齿轮的齿多数是斜的,你知道原因么

发布日期:2013-12-11 14:59:14来源:郑州巴特熔体泵
郑州巴特熔体泵公司认为斜齿轮的主要优点就是传动平稳,其啮合的过程是从齿的一端齿顶开始接触,然后沿齿宽方向顺序接触,最后从另一端的齿根逐渐分离,


图片来自谷歌

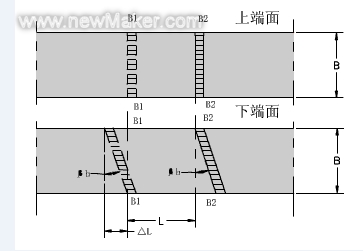

此图所示是两个端面参数完全相同的直齿和斜齿的啮合面示意图.
上半图直尺传动中,一对齿轮在B2B2和B1B1处进入和脱出啮合,其啮合区为L.下半图斜齿传动中,也是在B2B2处进入啮合,但是在齿宽方向是逐渐进入啮合的,同样在B1B1处脱离也是逐渐的,这样其实际啮合区比直齿的啮合区增大了ΔL,因此其齿面接触状况更好。
